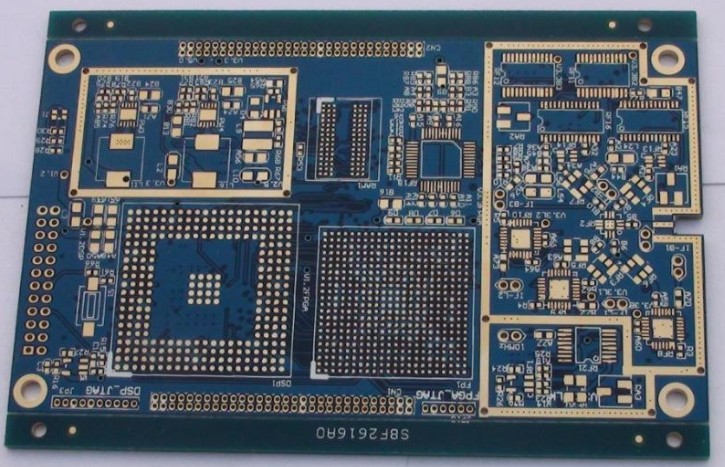

所謂覆銅就是將pcb多層線路板上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。覆銅的意義在于，減小地線阻抗，提高抗干擾能力；降低壓降，提高電源效率；與地線相連，還可以減小環路面積。

敷銅方面需要注意那些問題：

　　1．如果PCB的地較多，有SGND、AGND、GND，等等，就要根據pcb板面位置的不同，分別以最主要的“地”作為基準參考來獨立覆銅，數字地和模擬地分開來敷銅自不多言，同時在覆銅之前，首先加粗相應的電源連線：5.0V、3.3V等等，這樣一來，就形成了多個不同形狀的多變形結構。

　　2．對不同地的單點連接，做法是通過0歐電阻或者磁珠或者電感連接；

　　3．晶振附近的覆銅，電路中的晶振為一高頻發射源，做法是在環繞晶振覆銅，然后將晶振的外殼另行接地。

　　4．孤島（死區）問題，如果覺得很大，那就定義個地過孔添加進去也費不了多大的事。

　　5．在開始布線時，應對地線一視同仁，走線的時候就應該把地線走好，不能依靠于覆銅后通過添加過孔來消除為連接的地引腳，這樣的效果很不好。

　　6.在板子上最好不要有尖的角出現（《=180度），因為從電磁學的角度來講，這就構成的一個發射天線，對于其他總會有一影響的只不過是大還是小而已，我建議使用圓弧的邊沿線。

　　7．多層板中間層的布線空曠區域，不要敷銅。因為你很難做到讓這個覆銅“良好接地”

　　8．設備內部的金屬，例如金屬散熱器、金屬加固條等，一定要實現“良好接地”。

　　9．三端穩壓器的散熱金屬塊，一定要良好接地。 晶振附近的接地隔離帶，一定要良好
